[Docker] Deep Learning 및 ROS 연구 개발 환경 setting

위에서 언급한 Docker 설정 후,

ROS를 실행하고 GUI를 보는 방법은 아래와 같다.



여기에서는 아래의 두가지 방법으로 GUI를 띄우는 방법을 알아본다.



※주의 : Windows11에서는 GUI가 실행되지 않거나 문제가 있을 수 있음 (2023년 1월 21일 기준)



Docker에서 GUI 띄우는 방법

• Ubuntu 화면에 GUI 띄우기
• Windows10에서 MobaXterm의 X server를 이용하여 원격으로 GUI 띄우기



1) Ubuntu 화면에 GUI 띄우기

아래 방법은 우분투를 실행한 컴퓨터의 모니터에 GUI를 Docker를 사용하여 띄우는 방법이다.

(1) 실행하려는 터미널에 xhost 설정을 한다.

xhost +

(2) xhost 설정을 실행한 터미널에서 도커를 실행시킨다.

docker run -it \
    --privileged \
    --gpus all \
    -e DISPLAY=$DISPLAY \
    -e QT_X11_NO_MITSHM=1 \
    -v /tmp/.X11-unix:/tmp/.X11-unix:rw \
    -v /etc/localtime:/etc/localtime:ro \
    -e TZ=Asia/Seoul \
    -v /dev:/dev \
    -w /root \
    osrf/ros:melodic-desktop-full

이 때, $DISPLAY는 같은 컴퓨터라고 해도 부팅할 때마다 값이 변할 수 있어 변수($DISPLAY)를 사용한다.



2) Windows10에서 MobaXterm의 X server를 이용하여 원격으로 GUI 띄우기

아래의 방법은 X server를 이용하여 Windows10으로 GUI를 띄우는 방법이다.

(1) MobaXterm 설정

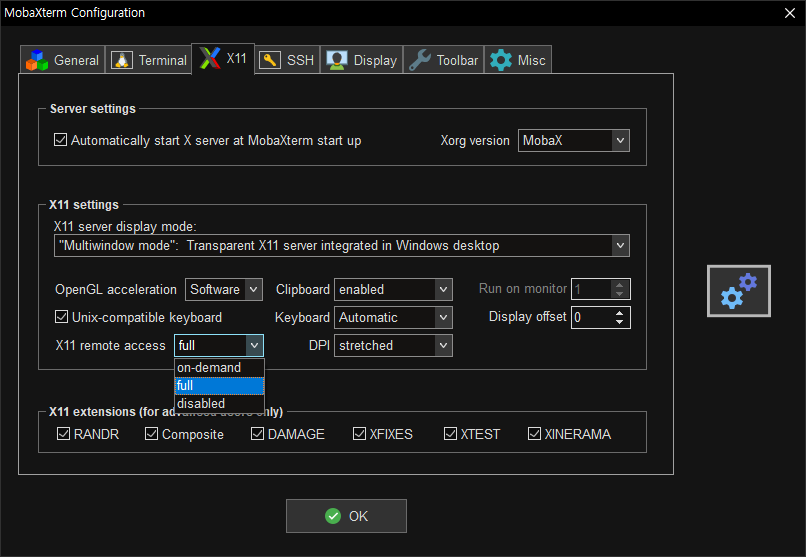

• configuration

• x11 remote access : full
  • OpenGL acceleration의 Hardware는 Windows10의 GPU를 사용하는 것이고,
    Software는 Hardware를 사용하지 않고 software를 사용하는 것이다.
  • 원인을 모르겠지만 가끔 Hardware에서 작동되지 않을 경우도 있다.
  • software와 hardware의 차이는
    mobaxterm에서 해당 원격 PC로 ssh 접속한 후
    아래의 명령을 실행하면 알 수 있다.

glxinfo | grep 'OpenGL renderer'

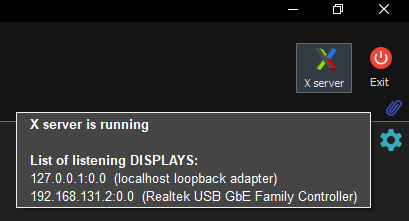

• check X server IP

(2) docker 실행

• Mobaxterm의 X server IP를 docker를 실행할 때 옵션에 넣어
  Docker를 실행한다.

docker run -it \
    --privileged \
    --gpus all \
    -e DISPLAY=192.168.131.2:0.0 \
    -e QT_X11_NO_MITSHM=1 \
    -v /tmp/.X11-unix:/tmp/.X11-unix:rw \
    -v /etc/localtime:/etc/localtime:ro \
    -e TZ=Asia/Seoul \
    -v /dev:/dev \
    -w /root \
    osrf/ros:melodic-desktop-full



DISPLAY 옵션

Docker를 실행하고

이미 실행한 DISPLAY값을 변경하려면

아래의 두 가지 방법 중 자신이 GUI를 띄우고 싶은 방법을 진행한다.



1) 로컬 모니터에 GUI 띄우기

DISPALY값을 확인하려면

로컬에서
아래의 명령을 통해서 알 수 있다.

$ echo $DISPLAY
:0

위에서 확인된 값을 통하여

Docker에서

아래의 명령을 실행하고

같은 터미널에서 GUI를 실행한다.

export DISPLAY=:0



2) Windows10에 Mobaxterm을 통해 GUI 원격으로 띄우기

또는 이미 실행한 Docker에서

Mobaxterm 통한 GUI를 보기 위해서는

Docker에서

자신의 DISPLAY X Server IP를 export하고
같은 터미널에서 GUI를 실행한다.

export DISPLAY=192.168.132.2:0.0



GUI 테스트

# roscore

# source /opt/ros/melodic/setup.bash

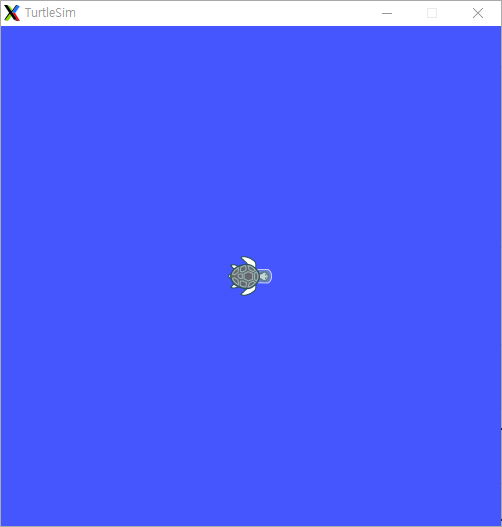

# rosrun turtlesim turtlesim_node

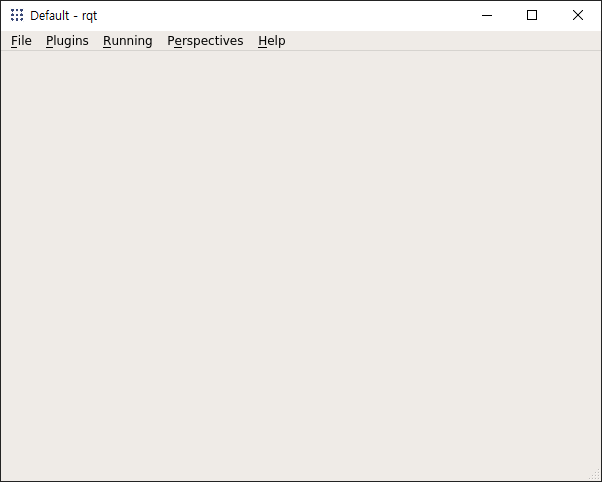

# rqt

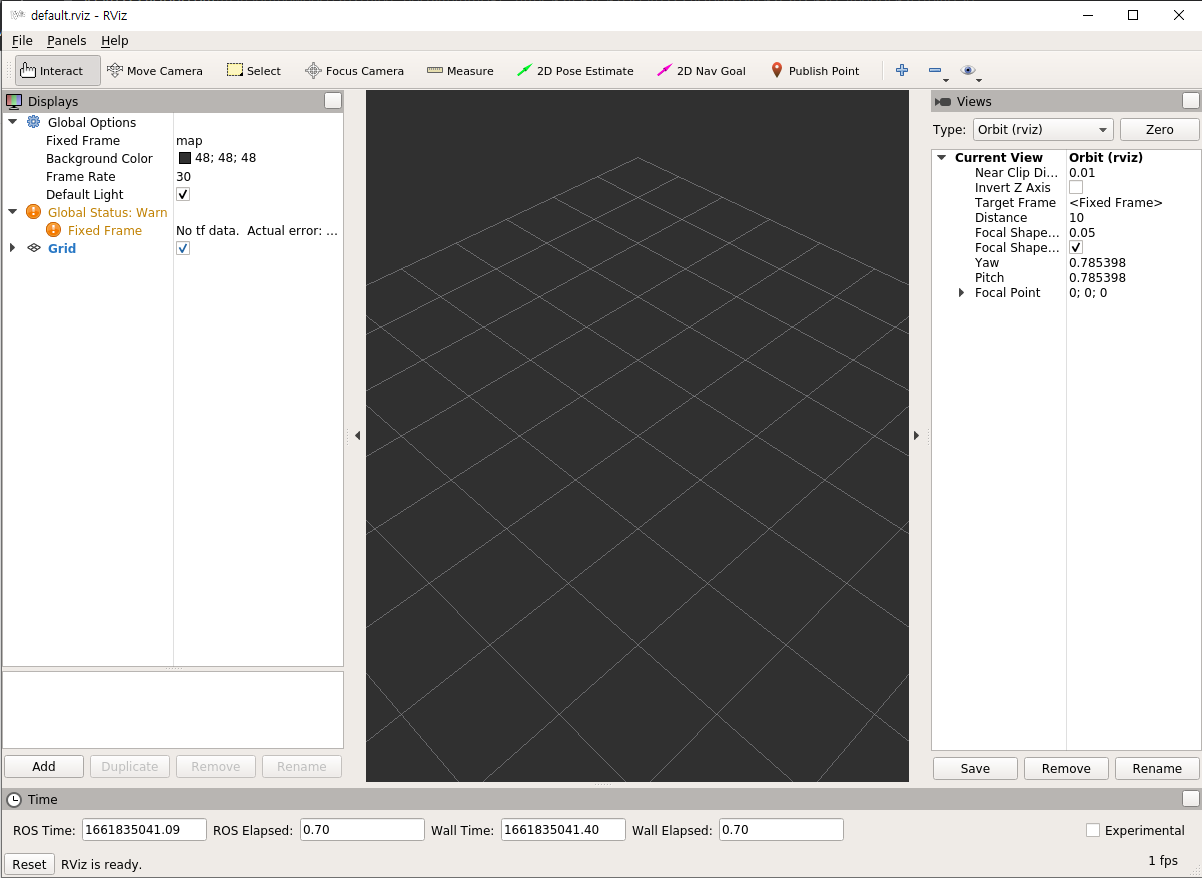

# rviz

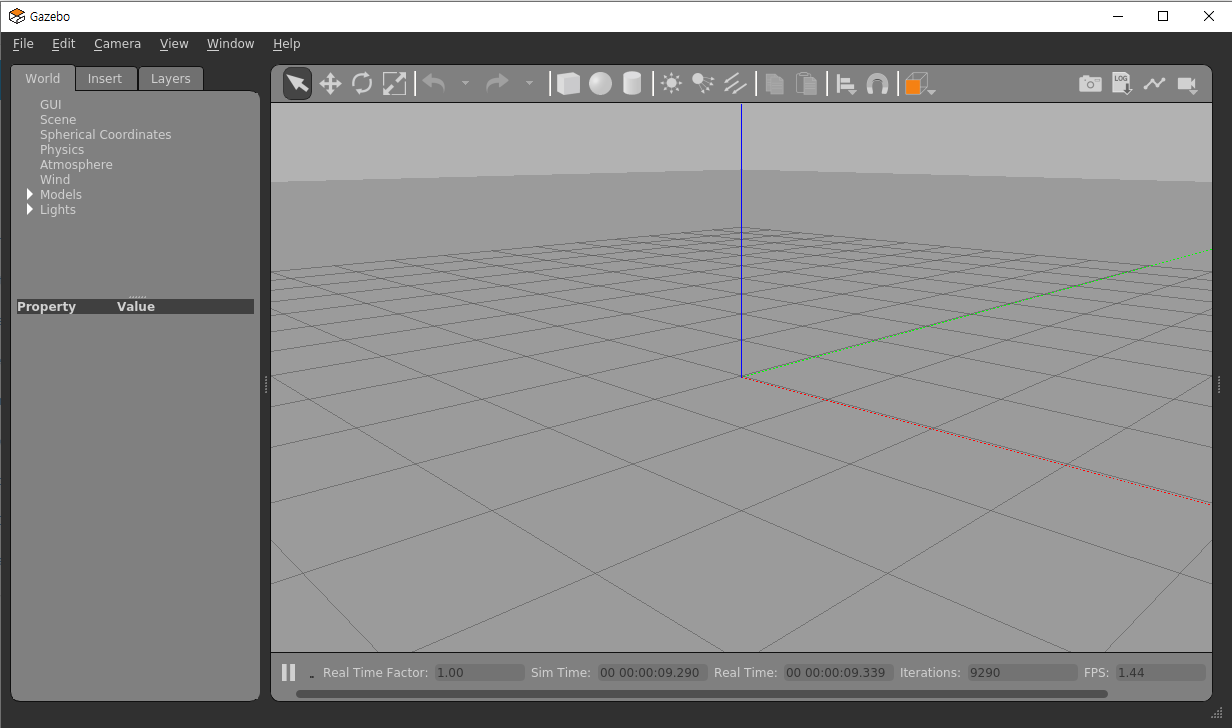

# gazebo

# source ~/ws_moveit/devel/setup.bash

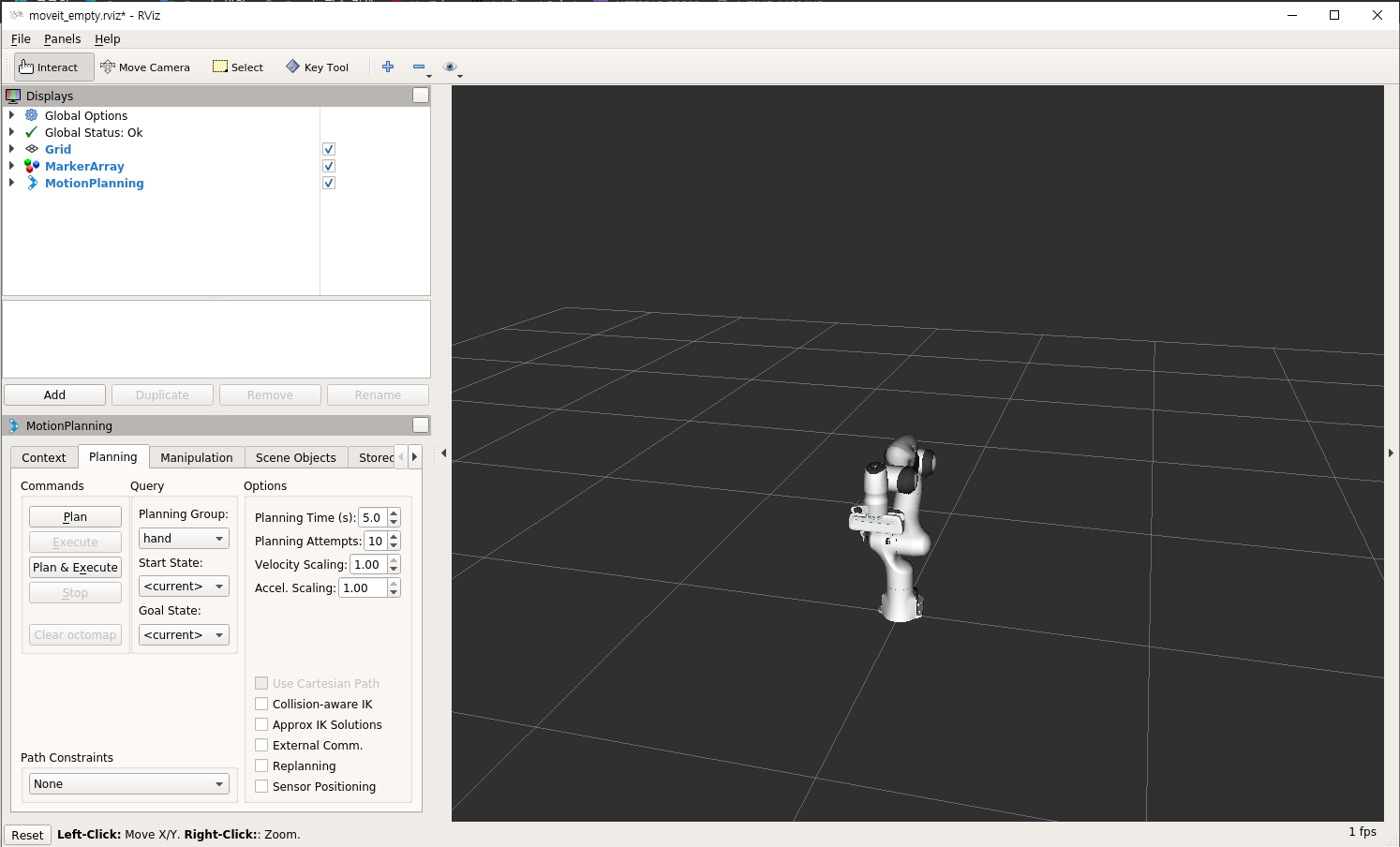

# roslaunch panda_moveit_config demo.launch rviz_tutorial:=true
