이번 시간에는 감아걸기 전동장치 중에 평벨트에 대해 알아보겠습니다.
0. 개요
전동축의 동력을 종동축으로 전달시킬 때,
두 축 사이의 거리가 가까울 경우 : 마찰차 (friction wheel) 또는 기어 (gear)
두 축 사이의 거리가 멀 경우 : 벨트, 로프, 체인
1. 벨트의 길이와 접촉각
1) 바로걸기 (open belting)
(1) 벨트의 길이 L
(2) 접촉 중심각 θ
2) 엇걸기
(1) 벨트 길이 L
(2) 접촉 중심각 θ
2. 평벨트 전동의 장력비
1) 원주 속도
2) 속비
3) 벨트의 장력비
(1) 원주속도 v <= 10m/s 일 때 : 원심력 무시
T_t : 긴장축 장력
T_s : 이완축 장력
μ : 마찰계수
θ : 접촉각 [rad], 작은 접촉각 이용
(2) 원주속도 v > 10m/s 일 때 : 원심력 고려
w : 벨트의 단위길이 당 무게
4) 장력과 유효장력
(1) 유효장력 T_e
(2) 원주속도 v <= 10m/s 일 때 : 원심력 무시

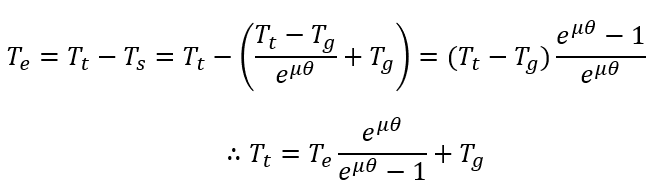

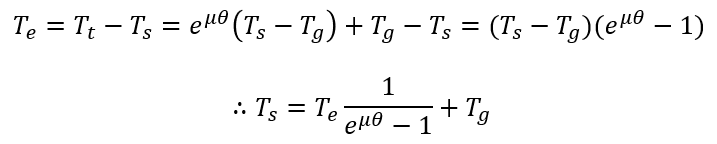

(3) 원주속도 v > 10m/s 일 때 : 원심력 고려
3. 벨트의 전달토크와 전달 동력
1) 전달토크 T
2) 전달 동력 H
(1) 원주속도 v <= 10m/s 일 때 : 원심력 무시
(2) 원주속도 v > 10m/s 일 때 : 원심력 고려
4. 벨트의 인장 응력
η : 이음효율
b : 벨트의 폭
t : 벨트의 두께
5. 축에 작용하는 최대 작용력
