Semantic Segmentation 작업에서 label 저장하는 법



Semantic Segmentation 이해

---

Semantic Segmentation 작업에 관련된 데이터 형식은 아래와 같습니다.



Data input : 이미지

           shape : HxWx3(RGB) or HxWx1(흑백)



Data label :

            shape : HxWx1

            각 픽셀은 각 class에 해당하는 정수, eg. [0, 1, 2, 3 ...]

            파일 형식 : png - 주의; 만약 jpg 형식은 손실 압축으로 인하여 label의 정보가 변경됨



Model Output :

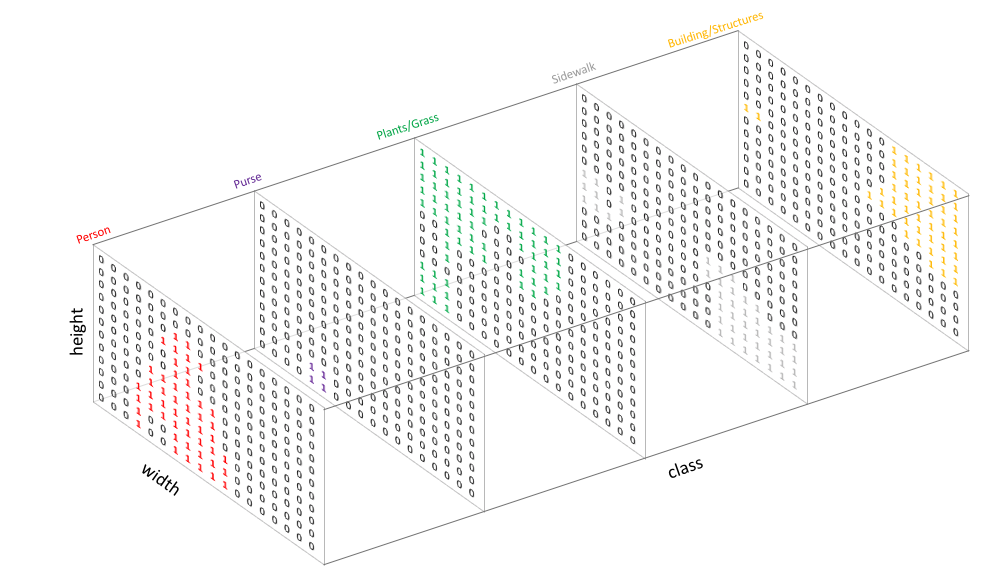

            추가적으로, 딥러닝 모델의 출력은 아래와 같이 one-hot encoding된 형태로 나오며,

            channel 방향으로 argmax를 통하여 위와 같은 label과 비교할 수 있습니다.

            (또는 역으로 label을 one-hot encoding 형태로 변환)







Label 저장하기

---

pillow 라이브러리를 이용하여

Label을 저장하기 위한 방법을 알아보겠습니다.





먼저, 간단하게 label을 만들어보겠습니다.

import numpy as np
from PIL import Image
import matplotlib.pyplot as plt

label = np.random.randint(3, size=(10,10), dtype=np.uint8)

print(label)

plt.imshow(label, cmap = 'gray')
plt.show()

[[0 1 2 0 2 1 0 1 2 2]
 [2 0 2 0 2 0 1 2 0 1]
 [1 2 1 0 1 1 0 1 0 0]
 [0 1 2 0 0 2 2 2 0 2]
 [2 0 2 1 0 1 0 2 2 0]
 [1 2 2 2 2 0 1 0 0 0]
 [1 0 2 0 0 0 2 0 2 1]
 [2 0 0 0 2 0 0 0 0 0]
 [1 2 2 1 0 0 2 0 2 1]
 [2 2 2 0 0 1 0 0 1 1]]



그리고, 그냥 이미지와 같이 저장하면

어떠한 문제가 생기는지 알아보겠습니다.



png = Image.fromarray(label).convert('P')
png.save('label.png')

위와 같이 저장한 파일에서는 아무것도 보이지 않습니다.



실제 파일에는 각 label이 잘 저장되어 있지만,

흑백 이미지는 0~255의 값에 따라 intensity가 정해지기 때문입니다.



따라서, 위 문제를 해결하기 위해서

indexed image를 만들기 위하여 putpalette를 사용합니다.



palette = [0,0,0,255,0,0,0,128,0]

png = Image.fromarray(label).convert('P')
png.putpalette(palette)
png.save('label.png')



palette에 대하여 설명하자면

• 0번 label : [0,0,0]
• 1번 label : [255,0,0,]
• 2번 label : [0,128,0]

으로 구성된 연속된 list로, 각 label에 대하여 RGB 값을 나타냅니다.



그리고 해당 label을 다시 읽었을 경우,

정상적으로 값이 잘 나타나는 것을 확인할 수 있습니다.



read = np.asarray(Image.open('./label.png'))
print(read)

[[0 1 2 0 2 1 0 1 2 2]
 [2 0 2 0 2 0 1 2 0 1]
 [1 2 1 0 1 1 0 1 0 0]
 [0 1 2 0 0 2 2 2 0 2]
 [2 0 2 1 0 1 0 2 2 0]
 [1 2 2 2 2 0 1 0 0 0]
 [1 0 2 0 0 0 2 0 2 1]
 [2 0 0 0 2 0 0 0 0 0]
 [1 2 2 1 0 0 2 0 2 1]
 [2 2 2 0 0 1 0 0 1 1]]





결론

---

1. label 저장 시 png 파일 형식으로 저장

2. 바로 시각적으로 확인하기 위해서는 indexed image 형태로 저장
